中国石油漠大输油管道项目---循环充电电源系统
-
中国石油漠大中俄输油管道项目，管道沿线没市电，并且所处地区冬季温度极低（最低可达-55℃），夏季温度高（最高40℃），针对这种特殊情况，我威士金公司独创设计出可以应用在极寒条件下的循环充电电源系统，满足该项目实现无人值守，并为输油管道沿线通信设备仪器仪表等设备提供电源保证的要求。独立的“即插即用”的供电系统，既满足用户用电负荷要求之外，不需要用户配套额外的软硬件设备，具备与用户的通信设备远程通信功能，能够实现用户提出的必要的远程控制、监测等功能要求。前期，共有10套威士金循环充电电源系统应用于漠大中俄输油管道沿线。
1.每套系统采用40尺标准集装箱1个，另配地埋油罐1个。
2.箱体设置适宜当地环境要求及建构筑物耐火等级要求的设施，箱体四周墙壁夹有保温隔热棉，发电机房，设备机房分开设置，发电机房设置发电机组，日用油箱等设备，设备机房设置机组配套电、仪、信设备及用户设备。机房间安装有可调节的电动进风百页窗1扇和排风百页窗3扇，设备间安装有百页窗1扇和排气扇1台。
3. 机房并排放置3台TM22SP单相柴油发电机，机组功率：常用20KVA，16KW，备用22KVA，17.6KW，机组整机钢结构底座，采用三菱S4S发动机，斯坦福电球，控制器为英国深海7320，具有RS485/422 和RS232 远程通信接口，满足远程监控要求。另外为满足在当地冬季严寒的气候条件下使用，机组采用静音型机组，安装有静音罩空间加热器，电球空间加热器，发动机水套加热器，市电充电器等。控制屏加热器。整套柴油发电机适于长期运行，低维护，高可靠性和使用寿命长的特点。
4. 为了满足3台机组轮换工作需要，在箱体设备间另配备西电ATS自动转换开关柜 3台，ATS转换开关选用法国进口溯高美开关，稳定可靠。

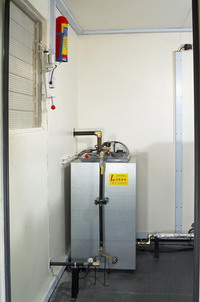

5. 机组日用油箱，容量为200L，配置有手动加油装置，有油位显示装置，具有手动排污、排放装置。油箱及其管路安装有电伴热加热装置和温度传感器，并设有备用加热系统。
6. 双油泵自动补油控制箱，通过监测安装在油箱的高低液位传感器信号，控制主用油泵地运行，实现地埋油罐对油箱的自动补油，当主用油泵故障时，及时的启用备用油泵工作补油。

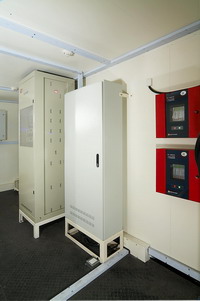

7. 直流电池柜，提供24V和48V直流电源输出。满足客户通信、自控和阴极保护装置用电需求。
8. 地埋油罐1个，容量2万升，容量能够满足3台机组连续运行半年以上，储罐具有手动加油装置，有油位显示装置，具有手动排污、排放装置；系统配套柴油加热装置，保障储罐及油路中燃油温度满足机组发动机的用油要求。
9. 交直流配电箱1个，交流部分加有浪涌保护，全部为施耐德开关。
10. 整个箱体内安装了火灾自动报警装置及自动灭火装置消防系统。
11. 智能监控通讯系统具备监测控制、自诊断及事件记录功能。 |
